Карданная передача и ШРУС: что это такое и как это работает

Нынешние автомобилисты, в большинстве своём, слабо разбираются в устройстве узлов и агрегатов своего автомобиля. Именно поэтому мы проведём небольшой ликбез и расскажем про шарнир равных угловых скоростей.


В этом тексте мы расскажем вам о многострадальных «гранатах», которые очень любят похрустеть в вашем автомобиле.

Впервые механизм, похожий на современный шариковый ШРУС, предложил, а точнее запатентовал в 20-х годах минувшего столетия инженер Альфред Рцеппа. Это устройстово до сих пор именуют шарниром Рцеппа. Приблизительно в то же время француз Грегуар изобрел кулачковый (сухариковый) механизм «Тракта». Кулачковый механизм имеет неприятную особенность – он может перегреваться, поэтому в современной автомобильной технике его применяют преимущественно в грузовиках. В современном виде «гранаты» достигли кое-какого совершенства в 60-х годах прошлого столетия и немалую заслугу в разработке их конструкции имеют японские инженеры.

Карданная передача и ШРУС: что это такое и как это работает

Что это такое

ШРУС — аббревиатура, расшифровывающаяся как «шарнир равных угловых скоростей». Основная задача этой детали на большинстве автомобилей с передним приводом, да и на некоторых полноприводных автомобилях, – это передача крутящего момента от двигателя на ведущие колёса, которая позволяет управлять автомобилем при весьма компактных размерах и скромной массе. Сам процесс передачи вращающего момента происходит между полуосями, под постоянно меняющимся углом. Сленговое название «граната» -вызвано внешним сходством с этим снарядом и эффектом. Сломанный ШРУС гарантировано обездвижит автомобиль, ну, если, конечно, у вас нет блокировок – причём сделает это внезапно.

Карданная передача и ШРУС: что это такое и как это работает

ШРУСы по типу конструкции можно разделить на:

  • шариковые – получили широкое распространение на переднеприводных легковых авто;

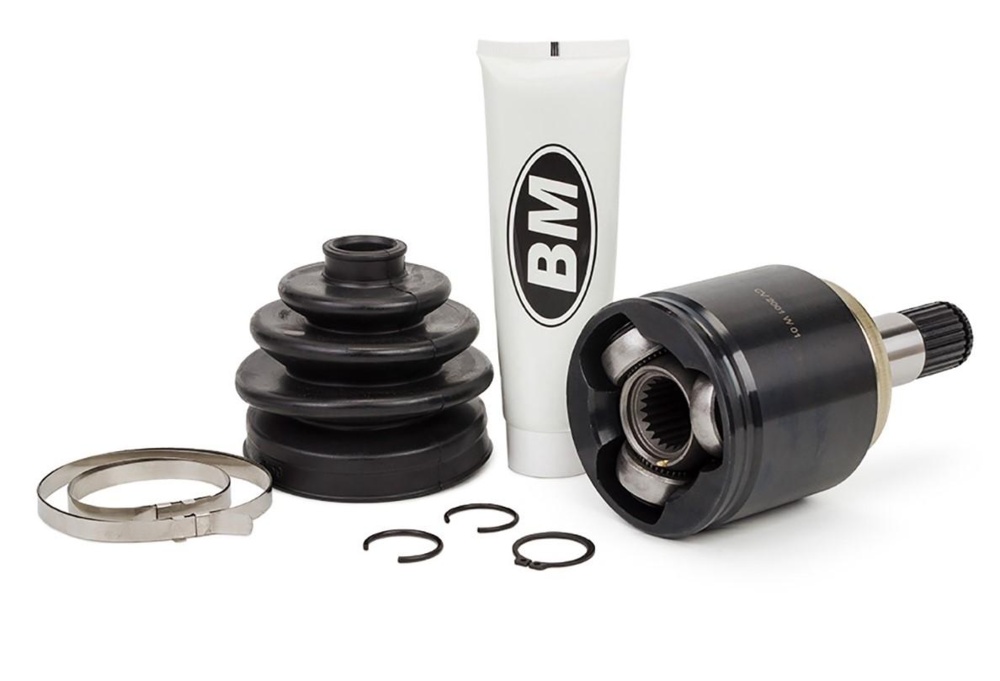

  • трипоидные – подходят на легковые и грузовые автомобили малой грузоподъемности;

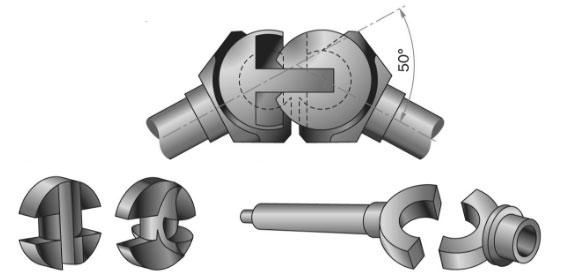

  • кулачковые – эти виды незаменимы для грузовых авто с повышенной грузоподъемностью;
  • спаренные карданные – устанавливаются на тракторы, грузовики, внедорожники.

Принцип работы

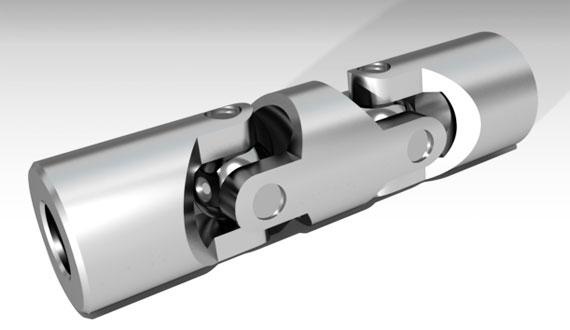

Сам узел по принципу своего устройства похож на обыкновенный карданный вал, однако именно кардан является самым сложным и совершенным узлом. Карданная передача может передавать крутящий момент несинхронно, при этом угол скрещивания будет сильно затруднённым. Однако у ШРУСа процесс «переваривания» углов поворота до 70 градусов по оси происходит безболезненно и с огромным ресурсом.

Карданная передача и ШРУС: что это такое и как это работает

В массы этот узел принесли переднеприводные автомобили и независимая подвеска, несмотря на то, что самому узлу около сотни лет. В зависимости от марки и модели, конструкция узла может изменяться, но принципиально система работает одинаково: с одной стороны вал привода соединяется со ступичным подшипником, а другая сторона соединена с дифференциалом, и, результате, крутящий момент передаётся от двигателя к колёсам. Наружный ШРУС состоит из обоймы и корпуса, имеющих канавки. В этих канавках «ходят» шарики, которые соединяют составные части друг с другом жёстким способом. Наружный ШРУС передаёт крутящий момент без потерь под любыми углами. Повторяю, под любыми возможными углами. Внутренняя часть узла менее подвижна, и может «работать» только до 20 градусов. Это трипоид с роликами на подшипниках, которые двигаются по таким же канавкам, только в ответном стакане – именно этот узел компенсирует ходы подвески и обеспечивает неразрывность вала.

Сам шарнир является силовым элементом, подверженным высоким нагрузкам, соответственно, за ним нужно ухаживать. К уходу относится смазка и последующая изоляция от внешних воздействий окружающей среды. Пыльник рекомендуется набивать смазкой и удерживать на валах хомутами, желательно, металлическими, ведь от пыльника зависит срок службы узла.

Сломался. Почему?

В идеальном мире ШРУС должен жить на протяжении всего срока жизни вашего автомобиля, однако идеальный мир существует только на бумаге и узел может сломаться в любой момент, причём не всегда в этом виноват износ. Зачастую сами водители «помогают» узлу выйти из строя. Основной причиной поломки является повреждение пыльника. Резина со временем покрывается трещинами, а реагенты в зимнее время могут и разъесть сам пыльник. Результатом этого становится попадание грязи, которая, при контакте с подвижными соединениями, становится абразивом. Рано или поздно ШРУС будет изнашиваться и заклинивать, а ещё могут выпасть ролики из подшипников.

Карданная передача и ШРУС: что это такое и как это работает

Другая причина – неадекватное вождение или желание влезть в конструкцию машины. Помните о том, что резкие старты с пробуксовками чреваты печальными последствиями для ШРУСа. Старты с вывернутыми колёсами, управляемые заносы на переднем приводе – все это может стать причиной поломки. Не стоит забывать и о любителях «полутюнинга», при котором все деньги вкладываются только в мотор, а про ходовую часть забывают –получается, что узел рассчитанный на определённые нагрузки, вынужден получать больше – так, вполне вероятно, он сломается.

Карданная передача и ШРУС: что это такое и как это работает

Последствия

В большинстве современных автомобилей безболезненно заменить этот узел возможно с трудом, даже если вы повредили только пыльник. Будьте готовы заменить сразу приводной вал. Но, как вы понимаете, это не слишком гуманно. Конечно, гаражные мастера и некоторые «клубные» сервисы могут заменить эти детали и отдельно, но официально будьте готовы к подобному исходу. Довольно часто «уставший» ШРУС просто клинит, и, следом за этим, у вас ломается полуось, а дальше вы сможете ехать только на эвакуаторе. Хорошо, если остановитесь не в левом ряду на автомагистрали или на перекрёстке... Впрочем, не стоит драматизировать. Во избежание неприятностей в пути и лишних финансовых трат рекомендуется хотя бы раз в пять тысяч километров осматривать пыльники внутренних и внешних ШРУСов. При малейшем подозрении на негерметичность узлов нужно тщательно отмыть от загрязнений шарниры и заменить пыльники на новые, попутно обновив смазку. При появлении характерных хрустов не стоит откладывать ремонт в долгий ящик — скорее всего, «вылечить» такой привод уже не получится.
