Интеркулер: что это такое и зачем он нужен

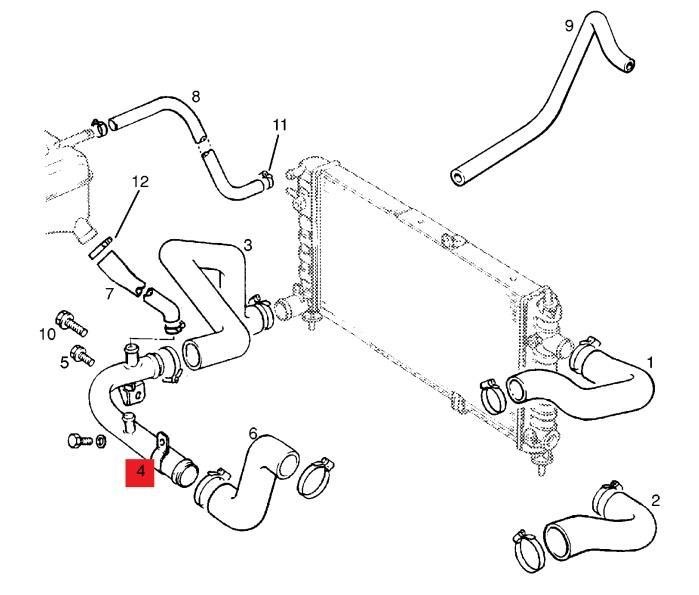

Тюнинг любого автомобиля, помимо изменения тормозной системы, выхлопа и настройки двигателя подразумевает настройку системы охлаждения. Рассказываем про одну из ее ключевых деталей.

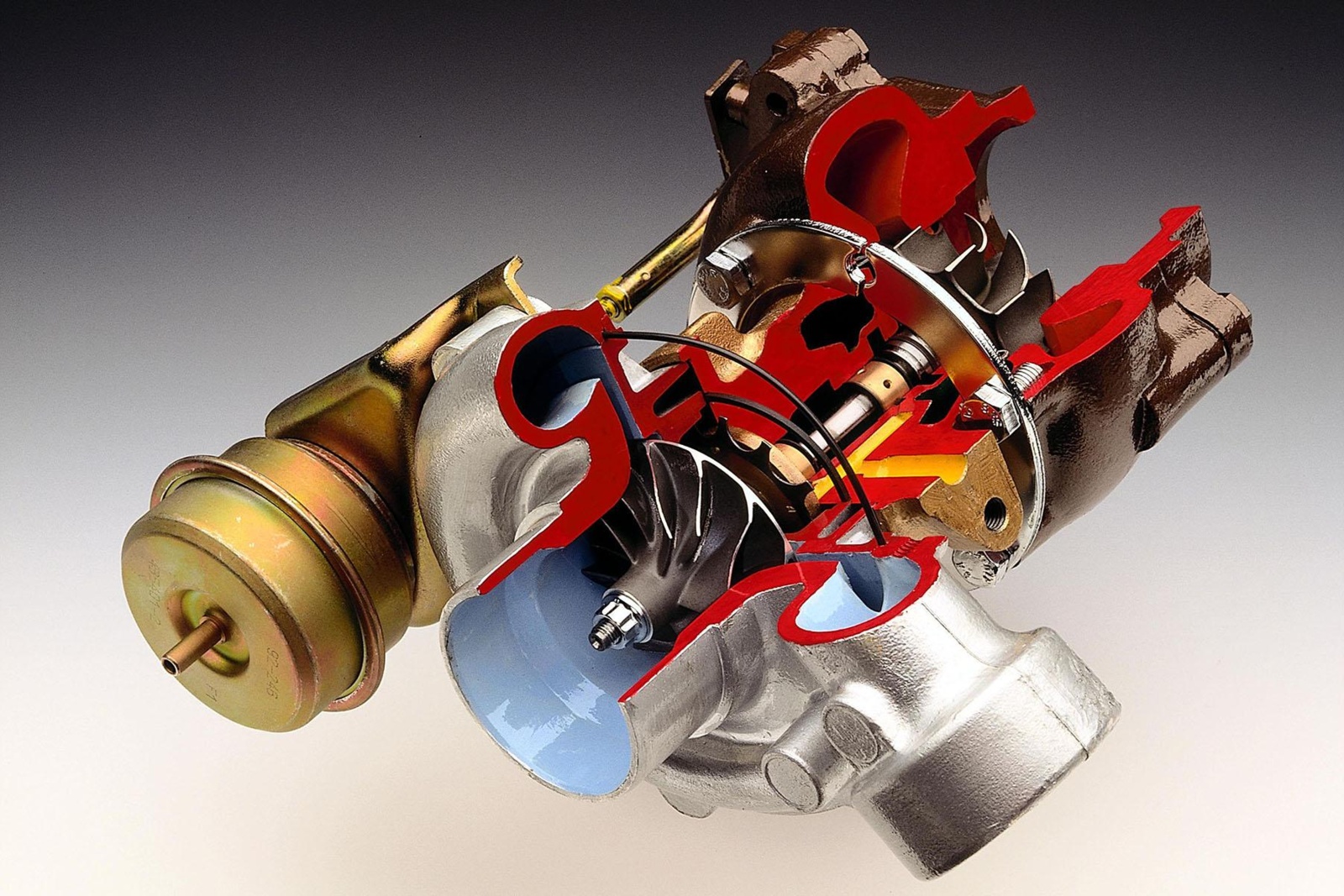

Желание производителей «выжимать» из ресурсов автомобиля максимум привело к изобретению турбокомпрессора, который сегодня является главной деталью как спортивных, так и некоторых гражданских автомобилей. Принцип его работы достаточно простой: турбина гонит воздух во впускной коллектор под давлением, а значит, он в большем количестве попадает в камеру сгорания. При соблюдении стехиометрической пропорции достигается максимальная отдача мощности от сгораемого топлива, так что, чем больше воздуха зайдет в цилиндр, тем больше топлива можно подать, и тем больше будет мощность мотора.

Однако не всё так просто, ведь воздух при сжатии нагревается и становится более плотным. Горячий воздух не позволяет сгорать топливу качественно, выхлопные газы приобретают детонацию, а это нельзя назвать положительным явлением. Для охлаждения этого самого воздуха на пути из турбины в двигатель применяется именно он, интеркулер.

Минутка истории

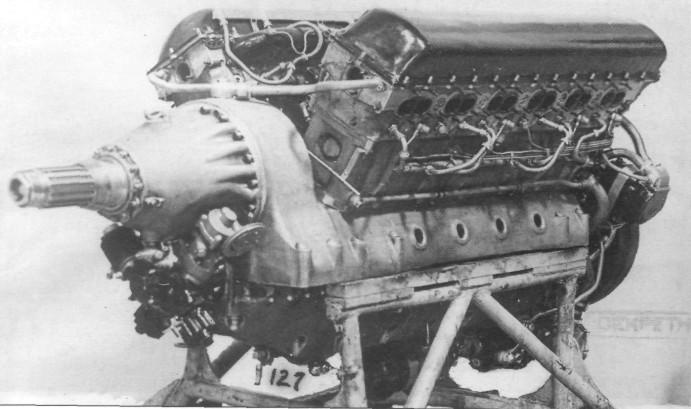

Промежуточные охладители воздуха применялись в конструкции авиационных, локомотивных и корабельных двигателей ещё в прошлом веке, и имели они достаточно большие габариты. Габариты крыльчаток были весьма ощутимыми, а их инерционность была чрезмерно великой. Для раскручивания вала крыльчатки требовалось очень много времени, из-за этого использовать турбонагнетатели на автомобильных двигателях с постоянно меняющимися во время работы оборотами было невозможно — турбина просто не успевала реагировать на изменения условий.

Чуть позже мир узнал про лёгкие крыльчатки из керамики, которые могли быстро раскручиваться, и проблема инерции ушла на второй план. Турбины начали плотно проникать в массы в 70-х годах, после того как стали активно использоваться в «Формуле-1». Кстати, именно с тех пор практически все производители стараются иметь в модельной гамме хотя бы одну турбированную машину.

Конструкция

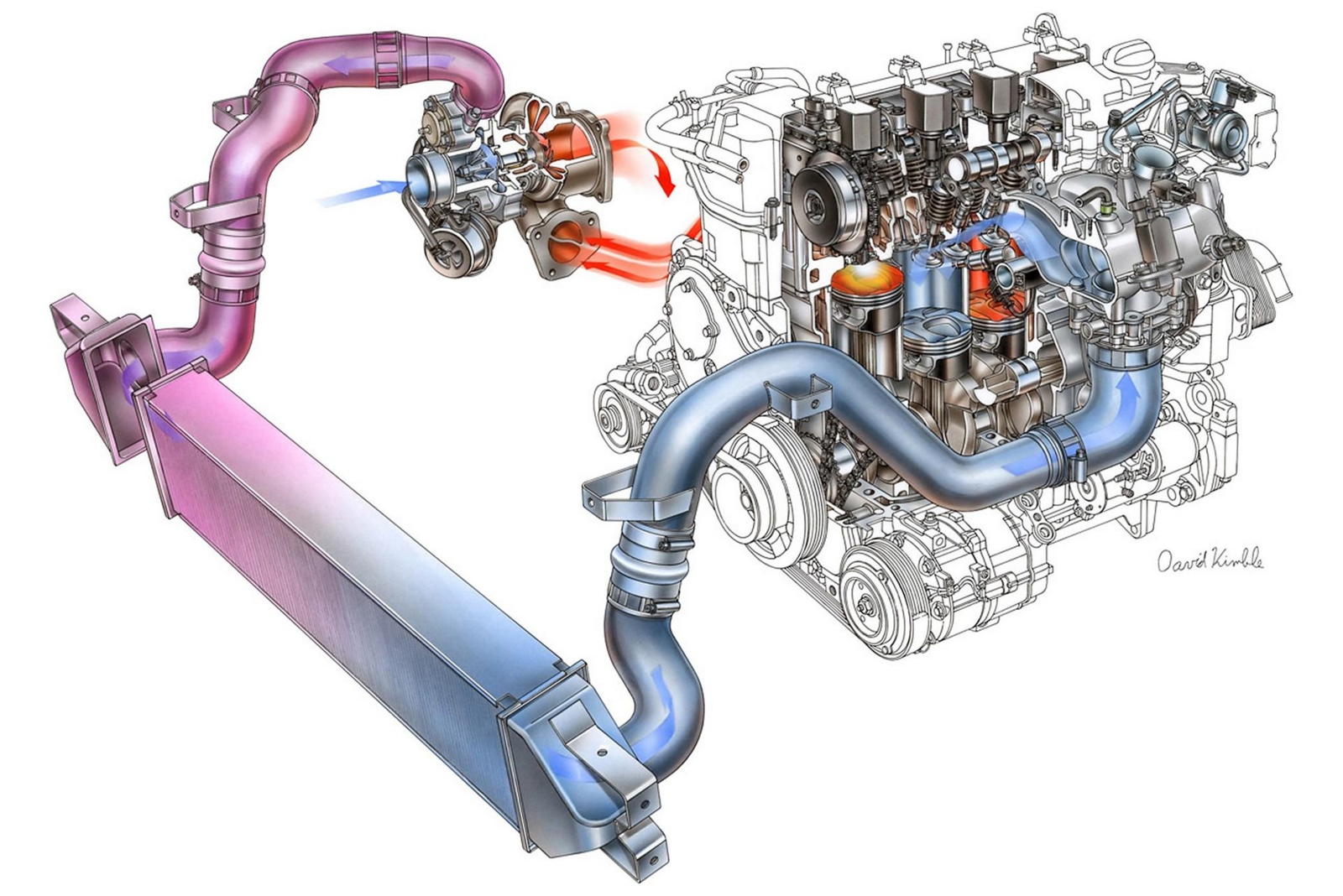

По сути, интеркулер — это радиатор охлаждения, который работает с воздухом, однако в его конструкции есть противоречия не решённые до сих пор. Воздух выходит из турбины нагретым от сжатия и тепла выпуска, после этого он заполняет радиатор интеркулера и по факту заполнения, под нужным давлением, он проходит дальше. Это самое время прохождения негативно сказывается на турболаге, времени реакции турбины на педаль газа, и чем больше сам «кулёк», тем дольше турболаг. Однако и уменьшать объём — не рационально.

Кроме того, трубки, по которым проходит воздух, должны иметь оптимальную форму и площадь сечения, чтобы соблюсти баланс между эффективным охлаждением (радиатор работает лучше, когда трубки плоские и воздушный поток турбулентный) и минимальными потерями давления (а они меньше, когда трубки круглые в сечении и поток ламинарный). Здесь также высчитывается оптимальное значение между потерями давления и качеством охлаждения.

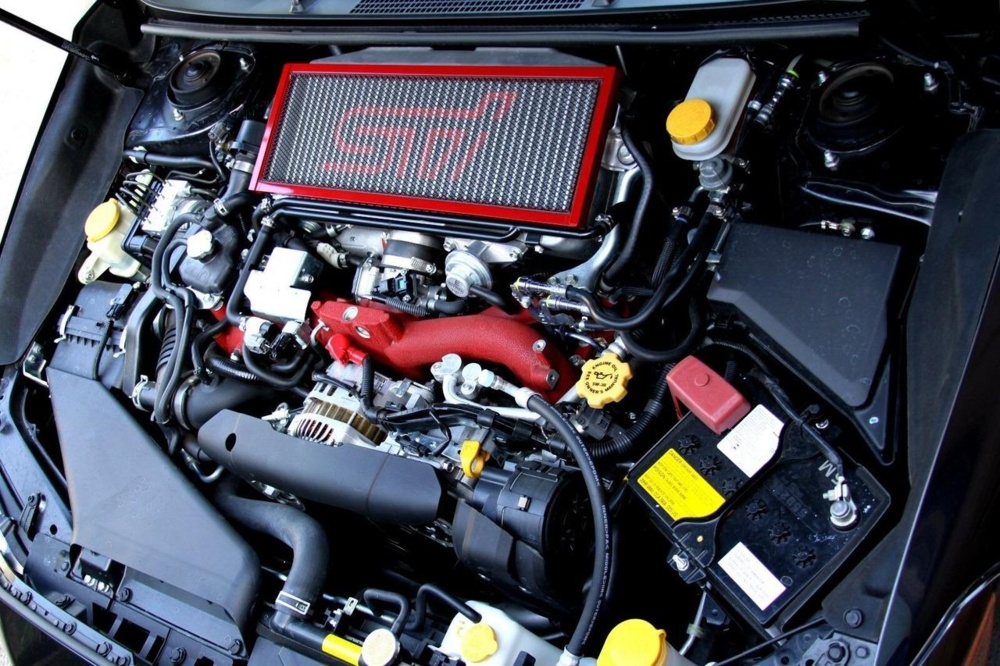

Но и подобная конструкция сама по себе требует небольшого тюнинга. Некоторые производители устанавливали систему орошения интеркулера (к примеру, Impreza WRX STI от Subaru на всех мировых рынках имели кнопку для подачи водички на соты «кулька» и дополнительный бак на 12 литров воды).

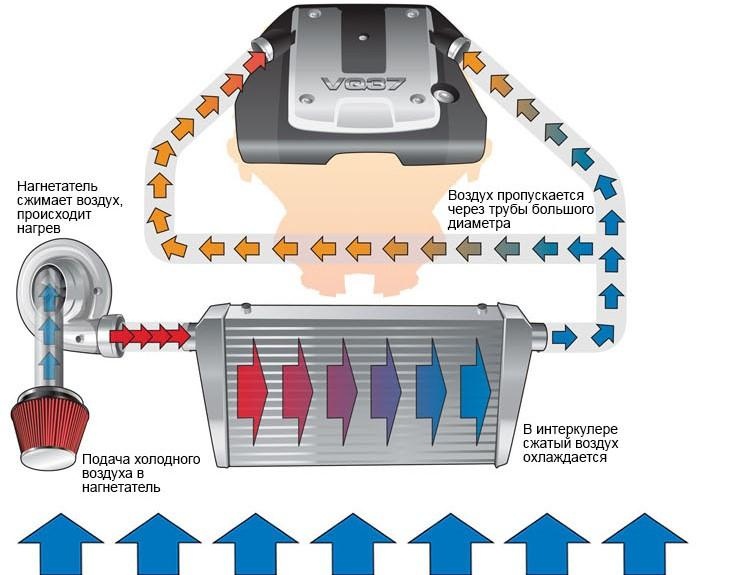

Работает этот самый кулер как обычный радиатор. От турбины сжатый (и горячий) воздух поступает в радиатор интеркулера, где охлаждается встречным воздушным потоком. Инженеры подсчитали, что охлаждение поступающего в мотор воздуха на 10 градусов дает прирост мощности в 3%. Хороший интеркулер понижает температуру на 50-60 градусов, а это уже добавляет мотору до 20% мощности. Особенности конструкции определяют эффективность охлаждения: толщина и форма воздушных каналов, количество изгибов (чем больше поворотов делает воздух, тем лучше он охлаждается и тем выше потеря давления), материал и расположение сот для дополнительного охлаждения, расположение входных и выходных патрубков и распределение воздушных потоков в бачках.

Рабочая часть интеркулера (ядро) рассчитана таким образом, чтобы пропускать вдоль трубок максимальный поток встречного воздуха. Сами трубки имеют внутри пластины-турбулизаторы, практически дублирующие по своей структуре сотовые ячейки между трубками. Такая система способствует завихрениям воздушных потоков внутри трубок и максимальной их теплоотдаче. Расположение сот может быть туннельного типа (улучшает прохождение воздуха, но уменьшает качество охлаждения) или со смещением рядов (лучше охлаждение, но больше сопротивление воздушному потоку). Сами трубки, вернее их форма, играет значительную роль в прохождении воздушных потоков, ведь закруглённые трубки уменьшают сопротивление потоку и улучшают обдув.

Кроме этого, на работу влияет ещё и распределение воздушных потоков внутри самого радиатора. В идеале, воздух равномерно расходится по всем патрубкам, а на выходе собирается в выходной патрубок.

Виды

Бывает несколько видов интеркулеров: «воздух/воздух» и «воздух/вода». Существуют и специальные виды интеркулеров, которые могут охладить поступающий воздух до температуры ниже температуры окружающей среды. Такая высокая эффективность достигается благодаря применению льда или нитроса (закиси азота).

  • Интеркулеры «воздух/воздух» Тип интеркулеров «воздух/воздух» отличается надежностью и довольно простой конструкцией, в которую входит труба и пластинчатый радиатор. Как понятно из названия, для охлаждения подобный интеркулер использует воздух, поэтому его эффективность, которая напрямую зависит от размера устройства, не особенно высока.

    Принцип работы интеркулера «воздух/воздух» состоит в том, что через трубчатые пластины радиатора проходит воздушный поток. Внутри тонких труб обычно имеются небольшие перегородки, создающие турбулентность и повышающие обмен тепла.

    Как правило, интеркулеры производятся из алюминия. Воздух, который попадает при передвижении авто вперед, отвечает за понижение температуры внутри радиатора, унося избыток тепла в атмосферу.

  • Интеркулеры «вода/воздух» Интеркулеры такого типа используются реже, чем интеркулеры «воздух/воздух», но, благодаря наличию некоторых достоинств, их часто применяют в тех случаях, когда под капотом мало места для установки интеркулера «воздух/воздух».

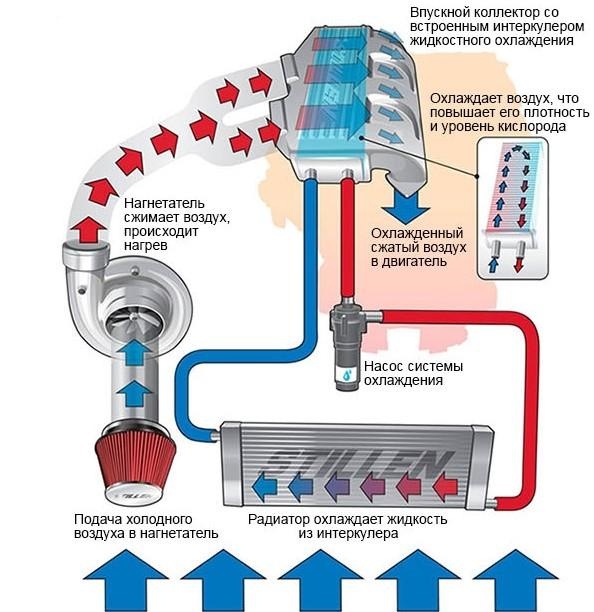

    Интеркулеры «вода/воздух» подразумевают использование специального теплообменника, расположенного под капотом возле компрессора. Вода или специальная жидкость получает тепло, которое через размещенный спереди небольшой радиатор выходит наружу. Интеркулер «вода/воздух» состоит из блока управления, радиатора, теплообменника, насоса и труб.

    Преимущество водно-воздушного интеркулера состоит в том, что вода проводит тепло интенсивнее воздуха. Для того, чтобы поглощался рост температуры, в теплообменнике должно быть достаточно воды. Еще до того, как начнет работать насос, подающий холодную воду, теплообменник снижает температуру воздуха, который поступает в коллектор. Данная система работает достаточно эффективно, но если вода нагреется, потребуется время для того, чтобы она остыла.

  • И где его искать?

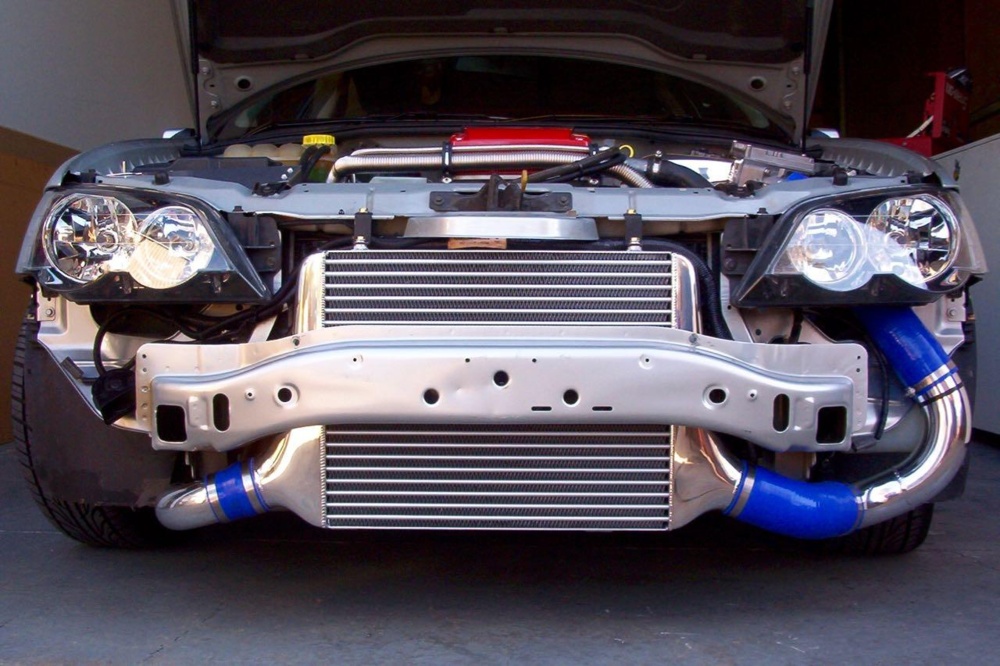

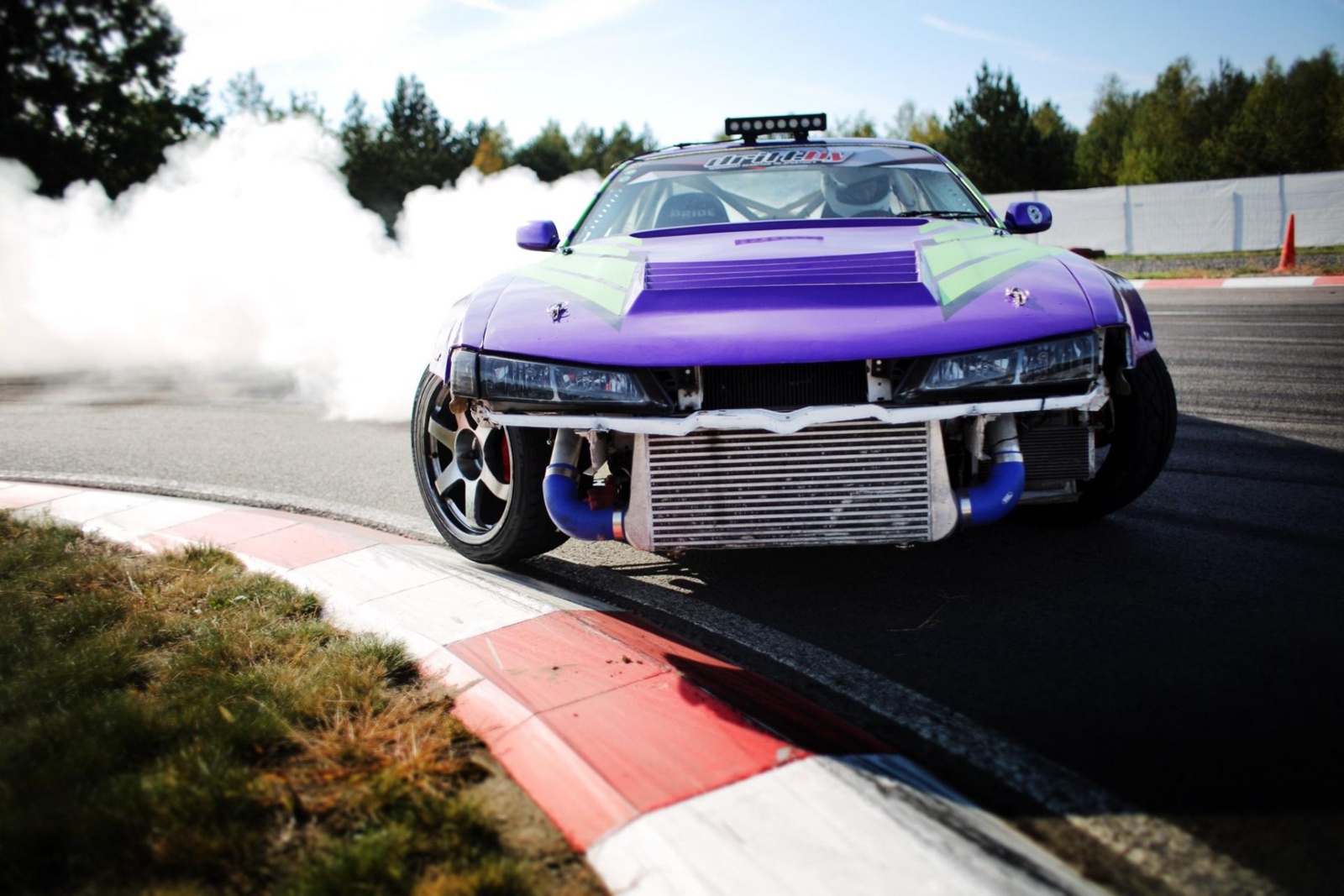

    Если вы обладатель машины с турбодвигателем, найти интеркулер будет достаточно просто. Скорее всего, он установлен фронтально, перед радиаторной решёткой. Он устанавливается перед радиатором охлаждения и кондиционера, принимая на себя основной воздушный поток. Либо же интеркулер ставится под радиатором, и в этом случае система охлаждения работает более эффективно. Иногда его могут устанавливать над двигателем, а капот получает специальный воздухозаборник для охлаждения. Ну и для дополнительного забора грязи, соответственно, такое расположение будет требовать чуть больше внимания к чистоте подкапотного пространства.

    Вместо заключения

    Использование интеркулера имеет и свои недостатки. Сам теплообменник и патрубки занимают много места в подкапотном пространстве. Интеркулер, особенно в случае установки в носовой части автомобиля, становится мишенью для мелких камней и часто выходит из строя, что повышает стоимость обслуживания автомобиля. Даже при легком ДТП интеркулер, установленный в носовой части, разрушается. Поэтому обязательно следите за техническим состоянием своего автомобиля и будьте аккуратны!
