Гибридный двигатель: как это устроено

И главное, они гораздо ближе, чем вы думаете – машины с этой силовой установкой появляются и в каршеринге. В чем их особенность? Рассказываем!


Мечта о двигателе, который сможет не выделять углекислый газ в атмосферу, а «кормить» машину, была в головах энтузиастов давно. Однако популярность такие двигатели начали набирать относительно недавно, и вот, уже в линейках ведущих автопроизводителей мы может видеть автомобили с гордым шильдиком «гибрид». Однако, надо разбираться что это такое, гибридный двигатель, и с чем его нужно «есть» – ведь их разновидностей великое множество. Давайте пройдёмся по истории.

История

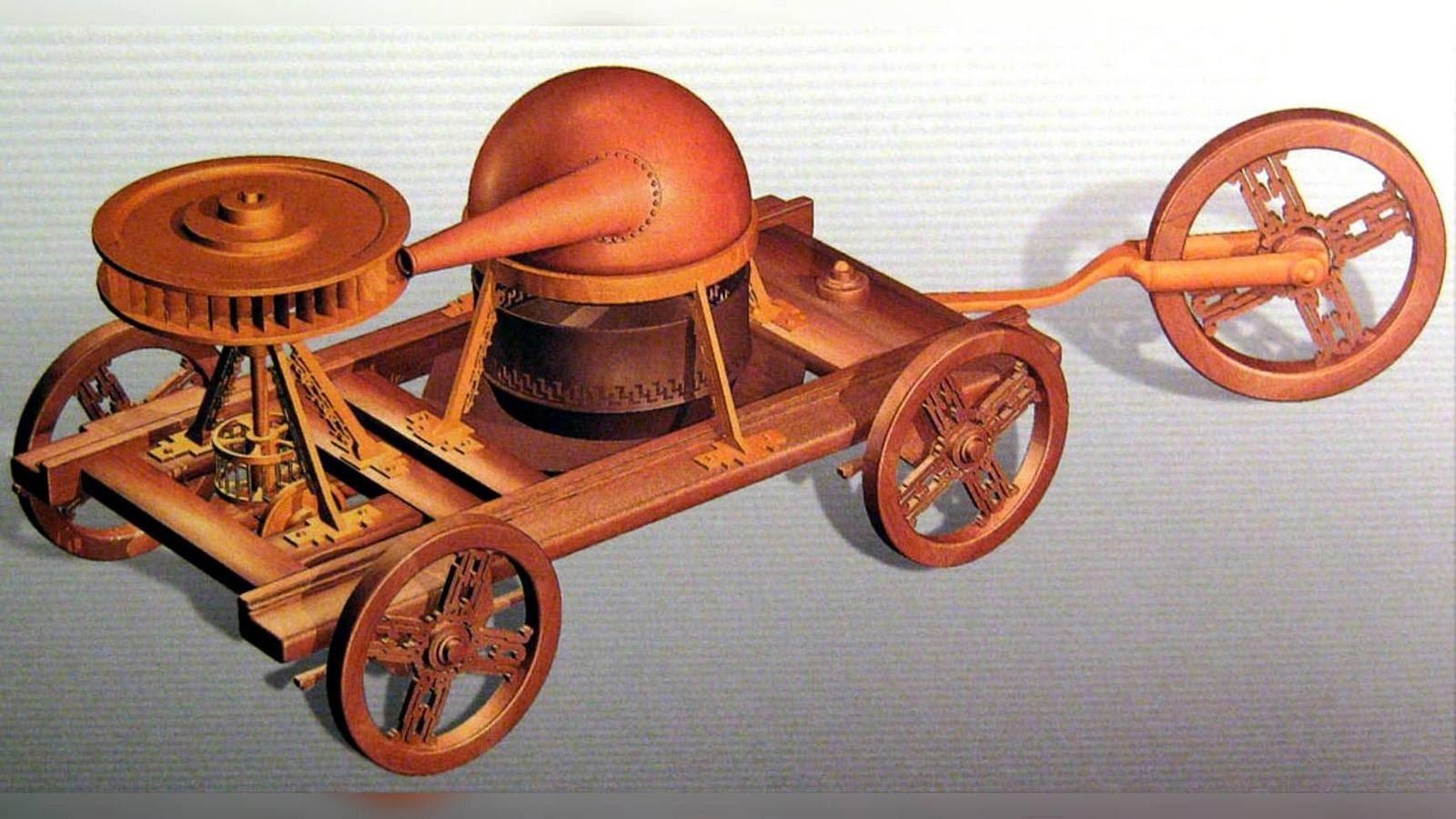

Как мы с вами знаем, гибридный двигатель в автомобиле — это далеко не новинка, как нам пытаются доказывать некоторые производители. Первый раз такой двигатель уже пытались сделать в очень далёком 1665 году, для телеги. Священник по имени Фердинанд Вербист работал над телегами, которые могли работать с помощью двух двигателей, а именно лошади и пара. Будем считать его пионером гибридизации колёсного транспорта.

Гибридный двигатель: как это устроено

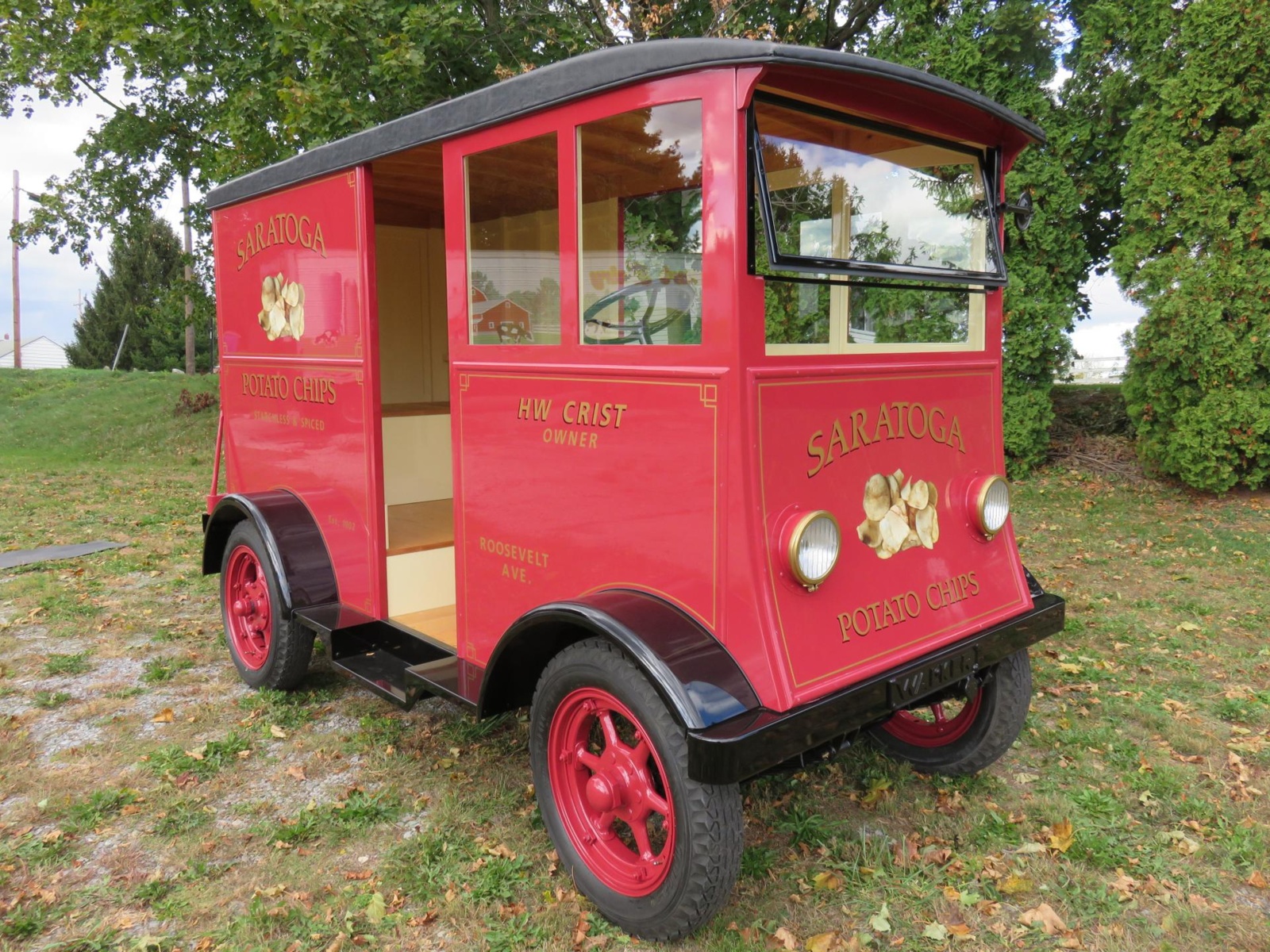

Однако, если говорить об автомобилях, то первые попытки переводить автомобили на агрегаты «двойного назначения» была на рубеже 19 и 20 века. Французскими «пионерами» автомобильных гибридов официально считаются Compagnie Parisienne des Voitures Electriques, которые целых 10 лет с 1897 по 1907 года выпускали гибриды и электромобили. Соединённые Штаты активно использовали гибридные грузовики с двигателями от Walker Vehicle Company, а General Electric в 1900 году выпускали автомобили с гибридным четырёхцилиндровым двигателем. Однако не будем забывать, что это были мелкосерийные производства или даже прототипы, ведь в то время никто не думал об экологических нормах и о возможности лишиться полезных ископаемых в обозримой перспективе. Это был рассвет автомобилестроения, который подарил нам множество автомобильных легенд и талантливых инженеров.

Гибридный двигатель: как это устроено

Механика

Любой сложный агрегат имеет в своём «арсенале» принцип своей работы или действия. В случае и с гибридными моторами нужно знать о том, что двигателя, формально, в таком автомобиле два: бензиновый и электрический. Меняются эти «братья-близнецы» в своей работе в зависимости от режима работы силовой установки, а иногда и работают парно. Управляет такой сменой двигателей электронная система, определяя какой из двигателей нужно включать в данный момент. К примеру, на трассах нужен бензиновый, ведь ёмкости аккумулятора может не хватить, а вот в пробках как раз можно и «катиться» на электротяге. Если углубиться в механику, то есть три принципа работы таких «гибридов».

Принципы работы

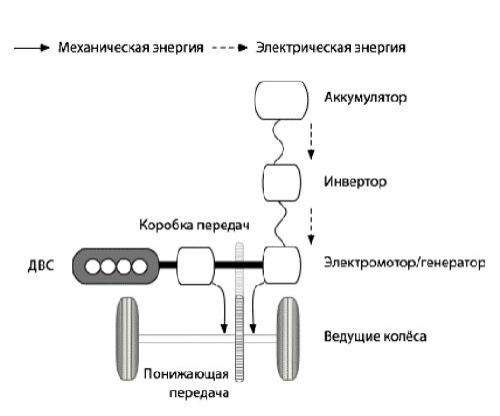

  • Схема параллельная Подобные автомобили одновременно используют оба двигателя постоянно, а электродвигатель используется как генератор для бензинового. Согласовывает работу двух двигателей компьютер, а блок управления помимо основных функций ещё и распределяет крутящий момент от обоих двигателей. Основным источником тяги является ДВС, а электрическая тяга появляется только при необходимости, например для резкого ускорения. При торможении электродвигатель работает как генератор. В данной компоновке потребитель не переживает об обслуживании большой батареи, а общая конструкция проста и недорогая в создании. Но минусами в данной системе является топливная экономичность в сравнении с другими схемами, помимо этого в городском потоке гибридная составляющая не эффективна. Такой автомобиль лучше всего раскрывается при движении по магистралям.
  • Гибридный двигатель: как это устроено

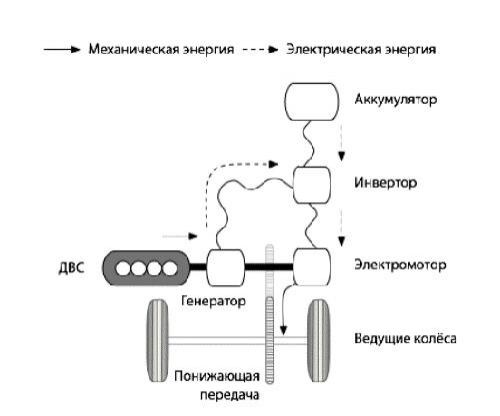

  • Последовательная схема Самый простой вариант гибридного автомобиля. Момент с ДВС уходит напрямую в генератор, который вырабатывает электричество и заряжает аккумуляторы. Автомобиль этой компоновки движется только на электрической тяге. Данная схема является классическим примером последовательного преобразования энергии, при котором топливо, сгорающее в ДВС, будет превращаться в механическую, после этого в электрическую для генератора, и снова в механическую, но уже для колёс. Такие автомобили всегда работают «на максимуме», то есть двигатель показывает максимальный КПД. Кроме этого, нет необходимости в установке мощного двигателя, а также можно смело отказываться от коробки передач. А если в ДВС закончится бензин – аккумуляторы могут подзаряжаться при торможении и автомобиль спокойно сможет добраться до заправки. Однако минусами тут будет являться большая энергопотеря от преобразований энергии и большая стоимость аккумуляторов вместе с их габаритами. Такой автомобиль идеально можно использовать в городском транспорте, ну или для промышленных машин, которым важен крутящий момент, а не скорость.
  • Гибридный двигатель: как это устроено

  • Параллельно-последовательная схема Как вы понимаете, это квинтэссенция прошлых двух типов двигателя, получившая в свою схему работы дополнительный генератор и делитель мощности. Начинает движение такой автомобиль только на электротяге, и продолжает двигаться на малых скоростях тоже без привлечения своего неэкологичного «коллеги», который может обеспечивать только работу генератора. Если вам будет нужно ускориться – бензиновый агрегат с радостью вам поможет, и включится в работу, дав отдохнуть электромотору. В случае повышенной нагрузки электромотор всегда может получить дополнительное питание от аккумулятора. Поскольку в системе имеется отдельный генератор, заряжающий аккумуляторную батарею, электромотор используется только для привода ведущих колес и во время рекуперативного торможения. Через планетарный механизм (он же делитель мощности), часть крутящего момента от ДВС частично передается на колеса и частично «отбирается» для работы генератора, который питает либо электромотор, либо аккумуляторную батарею. Электронный блок управления все время регулирует подачу мощности из обоих источников. Плюсы последовательно-параллельного гибридного двигателя данной схемы – в максимальной топливной экономичности и высокой экологичности. Минусы системы – сложность конструкции и высокая стоимость, поскольку требуется дополнительный генератор, достаточно емкая аккумуляторная батарея и сложный электронный блок управления.
  • Гибридный двигатель: как это устроено

Купить или нет?

Гибридный двигатель: как это устроено

Если к концу прочтения этого текста у вас появилась идея о покупке данного автомобиля – я вас слегка «приземлю». Не так у нас и много гибридов: всего 18 моделей, которые смогли найти около 400 владельцев. Это связано с тем, что в нашей стране нет инфраструктуры для комфортного использования автомобилей, банально, с точки зрения заряда аккумуляторов. Параллельно с этим – стоимость сертификации таких автомобилей тоже увеличит конечную цену для покупателей, в итоге такой автомобиль будет, откровенно, дорогим. Помимо этого, его нужно будет обслуживать, а далеко не все это могут делать. В случае с попыткой покупки такого автомобиля на вторичном рынке – это гарантированная «лотерея», ведь батарея имеет своё количество циклов перезарядки. Безусловно, постепенно возрастает культура обслуживания, и владелец гибрида с радостью поделится с вами необходимой информацией, подсказав, где его обслужить, но куда вы сможете уехать из города? Налоговые льготы тоже обходят стороной владельцев и потенциальных потребителей таких автомобилей, однако

«…По оценкам отраслевых экспертов, доля электромобилей в общем объеме мирового выпуска к 2020 году составит не менее 17 процентов, 75 процентов из которых будут гибридными (то есть транспортными средствами, имеющими не менее двух различных преобразователей энергии (двигателей) и двух различных (бортовых) систем аккумулирования энергии для целей приведения в движение транспортных средств). Целевое видение российского рынка электромобилей подразумевает отставание от глобальных темпов роста доли электромобилей в продажах в среднем на четыре–пять лет. Таким образом, доля электромобилей в продажах на российском рынке к 2020 году может достичь 1–1,5 процента (15 000–25 000 автомобилей)». Из «Стратегии развития автомобильной промышленности до 2025 года».

Вместо послесловия

Технологии — это всегда хорошо. Разработки новых типов топлива – всегда возможность смотреть в будущее. Главное, чтобы переход на эти технологии был доступен всем и каждому, а инфраструктура позволяла пользоваться таким автомобилем везде, без ограничений. Я допускаю возможность пользования гибридами только при наличии розетки в подземном паркинге, либо при наличии загородного дома, в котором вы сможете установить зарядную станцию. На территории Москвы я видел всего 5 станций для подзарядки гибридов, а гибрид живьём – только в каршеринге. В целом, я прокатился с удовольствием и даже не отказался бы иметь подобный автомобиль для езды по городу. Остальное – дело времени. Вполне возможно, производители смогут развить сферу электромобилей и сделать их доступными. А ещё лучше, перенесут производство в нашу страну, как один японский автопроизводитель. Поживём – увидим.
