Что такое ABS и зачем она нужна?

Самым главным устройством автомобиля, которое обеспечивает вашу безопасность является тормозная система. Как она работает? Рассказываем!

Как работает антиблокировочная система торможения?

Как только вы решили резко остановить ваш автомобиль на скользкой дороге, у вас появятся проблемы в виде скольжения, блокировки колёс, а также возможность столкновения. Именно для противодействия этому и придумали систему ABS. Мы с вами рассмотрим эту систему, принцип ее работы, а также обсудим небольшие проблемы при ее использовании. Пристёгиваемся и начинаем.

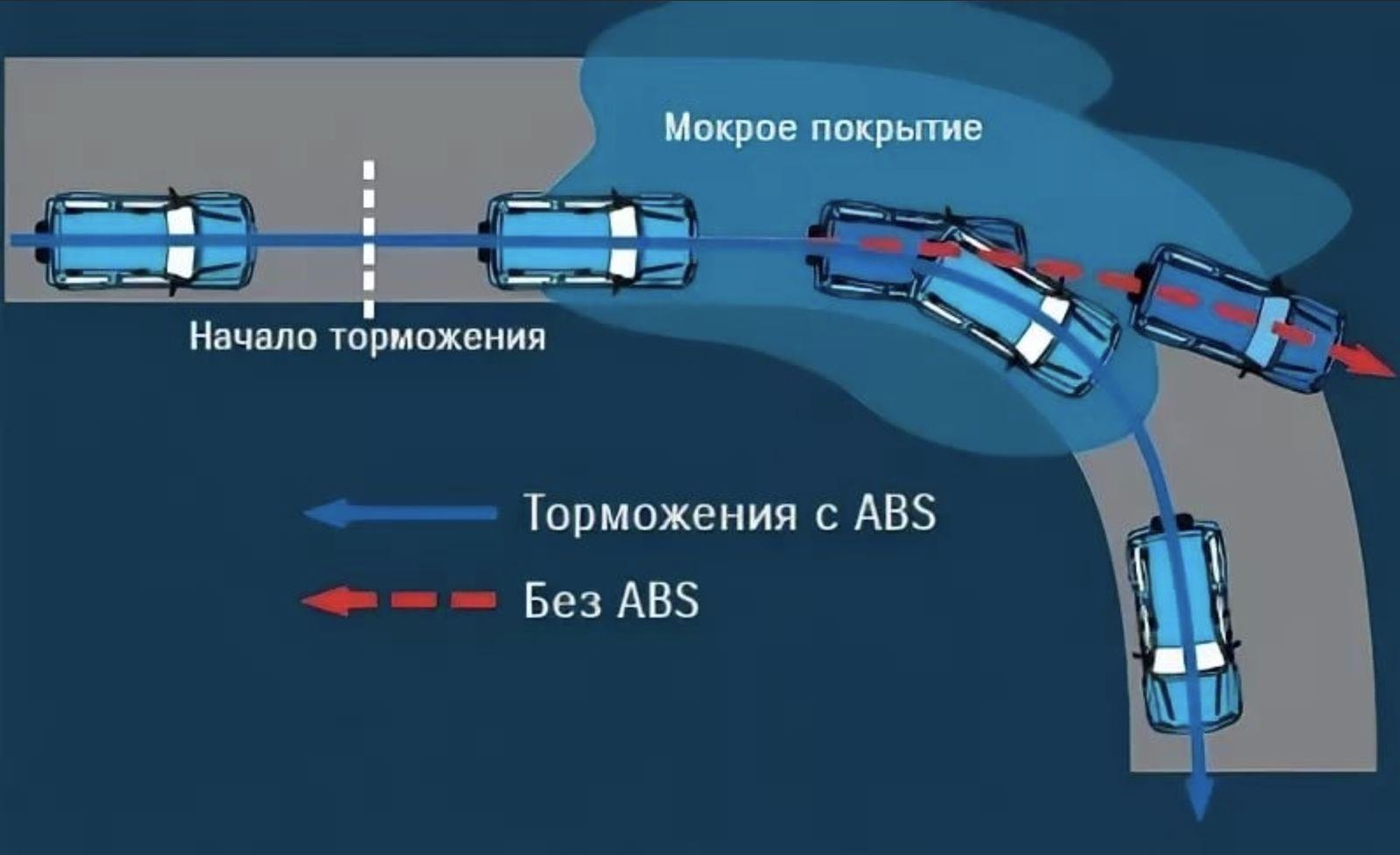

Теоретически сама система устроена очень просто. Если вы решите застрять на льду – будет видно как колёса вращаются, а сцепления нет. Это будет связано с проскальзыванием опорной площади колеса по льду. ABS, в свою очередь, будет предотвращать блокировку и проскальзывание колёс, соответственно, вы будете останавливаться быстрее и сохраните управление автомобилем на торможении.

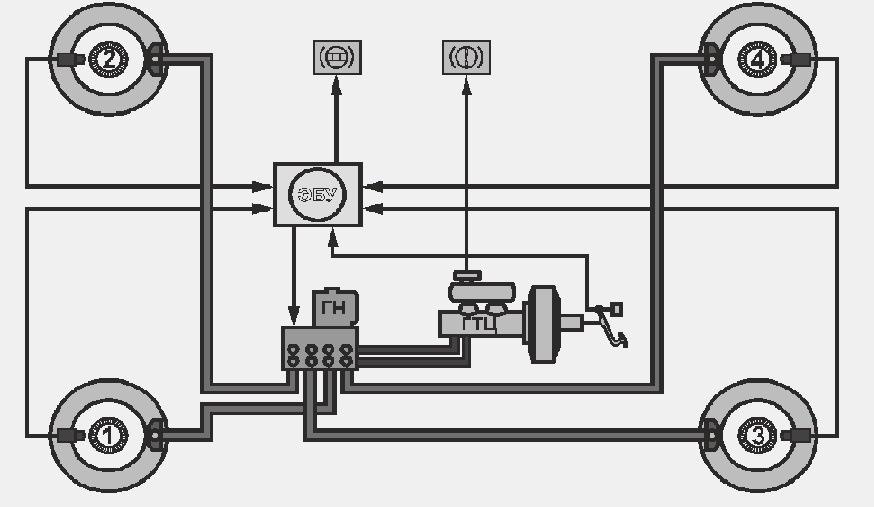

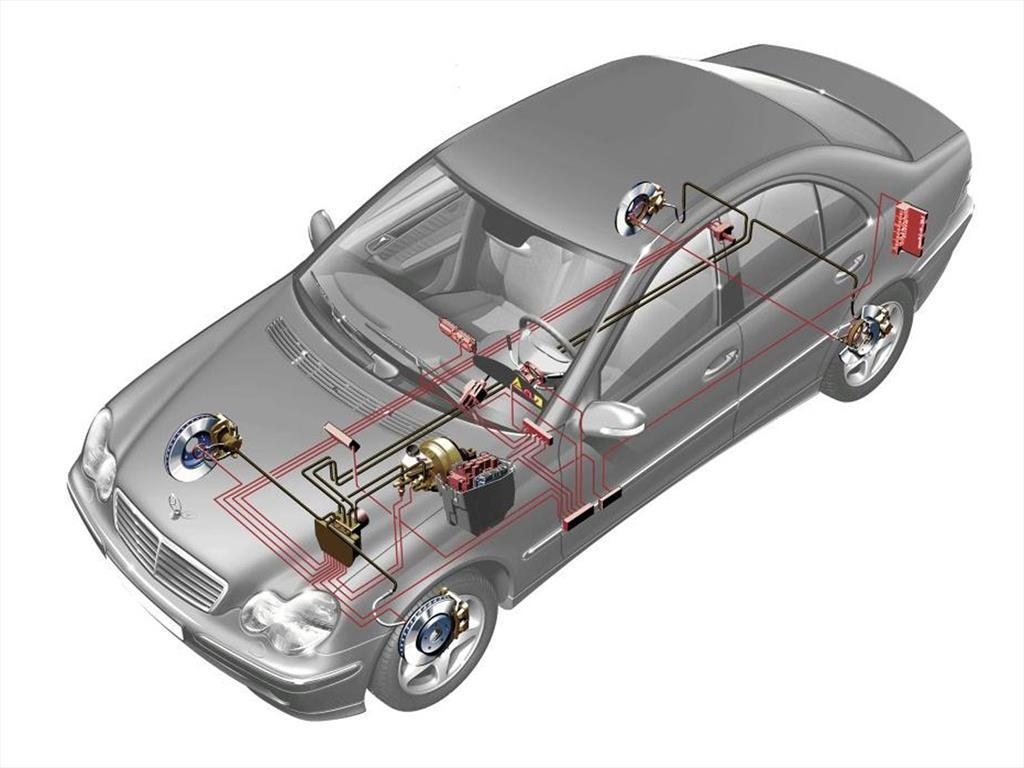

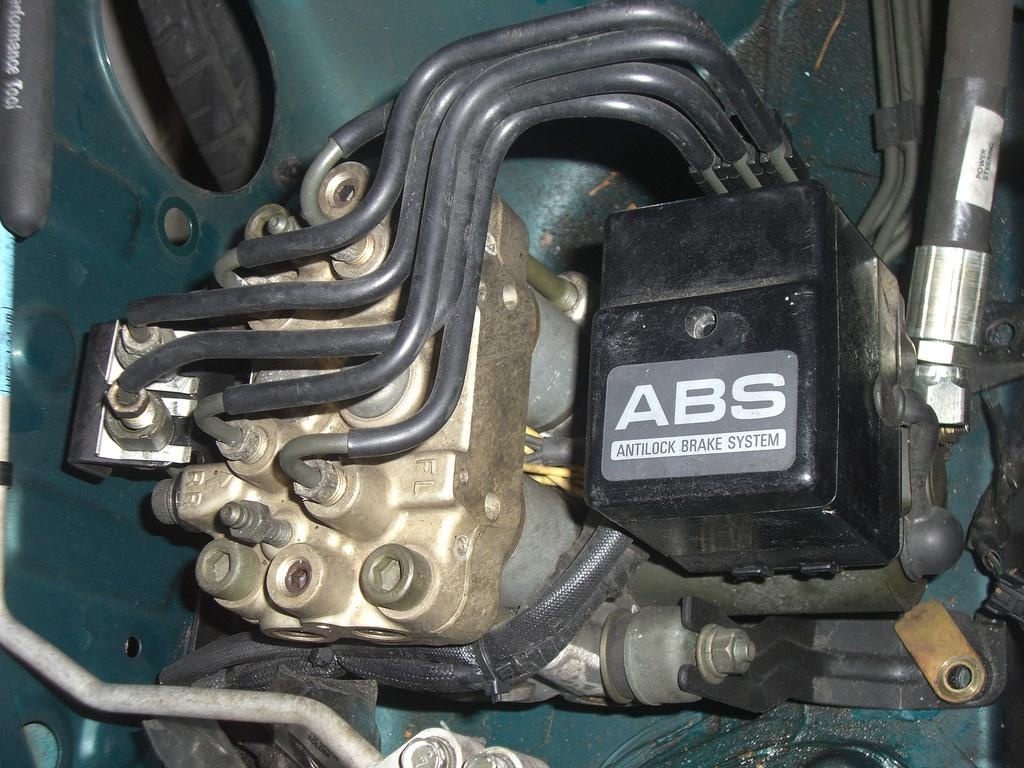

В состав системы входят датчики скорости, насос, клапаны и блок управления. Давайте поподробнее обсудим каждый из них.

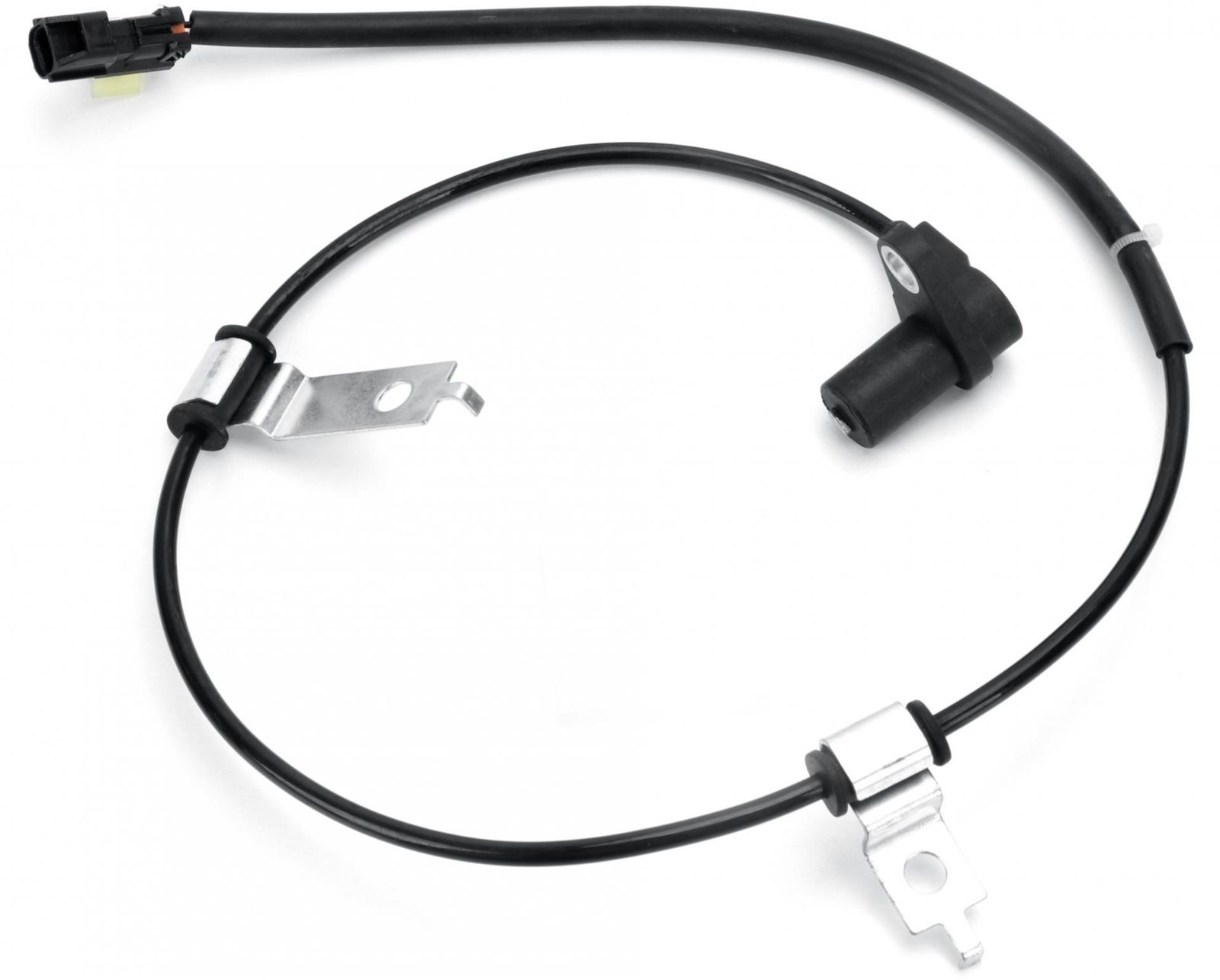

Датчики скорости - Необходимы для того, чтобы система отслеживала момент, пограничный с блокировкой колёс. Они установлены в каждом колесе, а в некоторых случаях даже на дифференциалах.

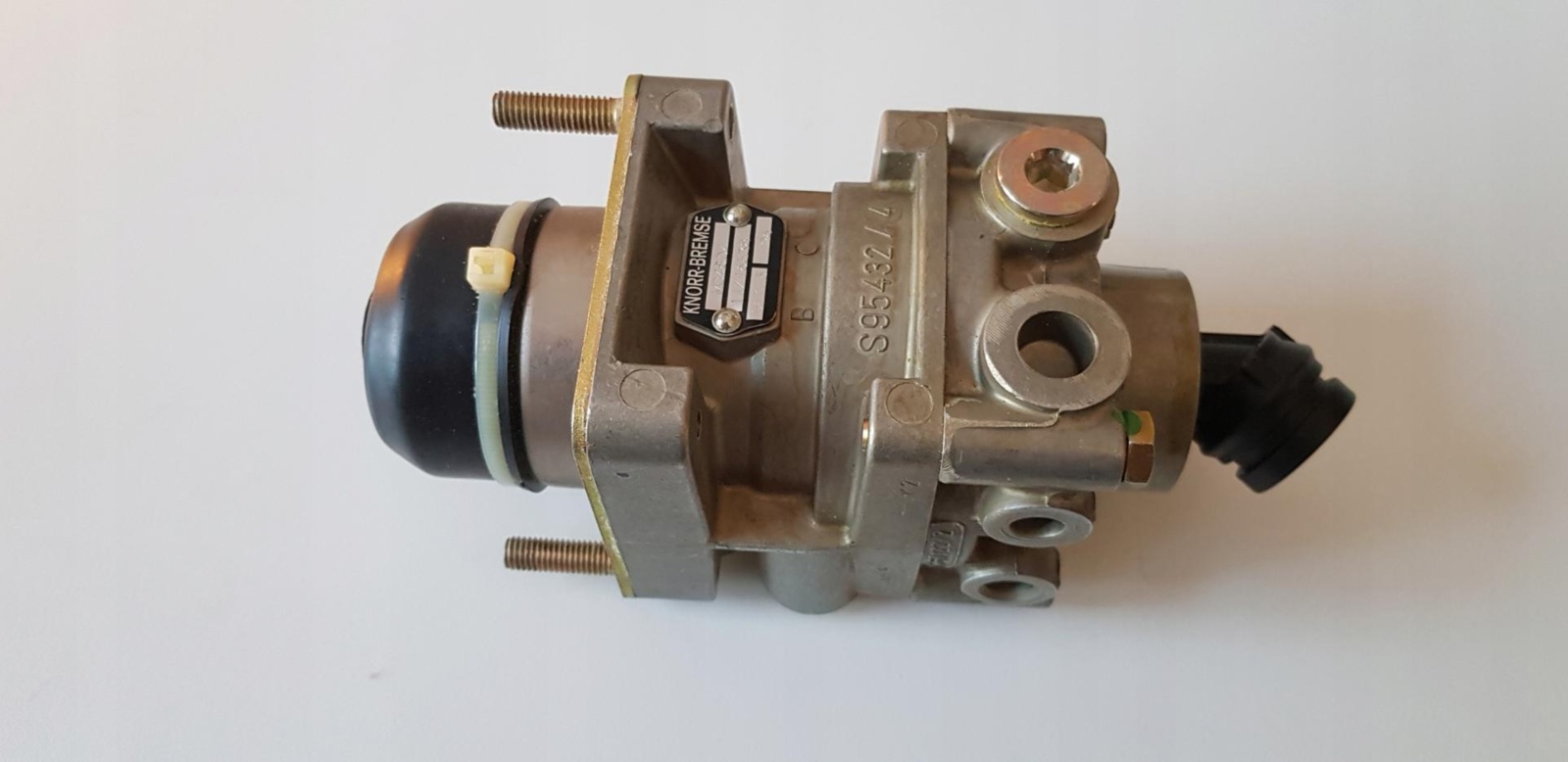

Клапаны - Клапаны тормозной системы установлены на каждом тормозе и контролируются ABS. Они имеют всего 3 положения: когда клапан открыт и давление от главного цилиндра передаётся на тормоз; клапан блокирует линию – тормоз изолирован от главного цилиндра, что предотвращает повышение давления при усиленном нажатии на тормоза, и положение, в котором клапан немного снижает давление в тормозе.

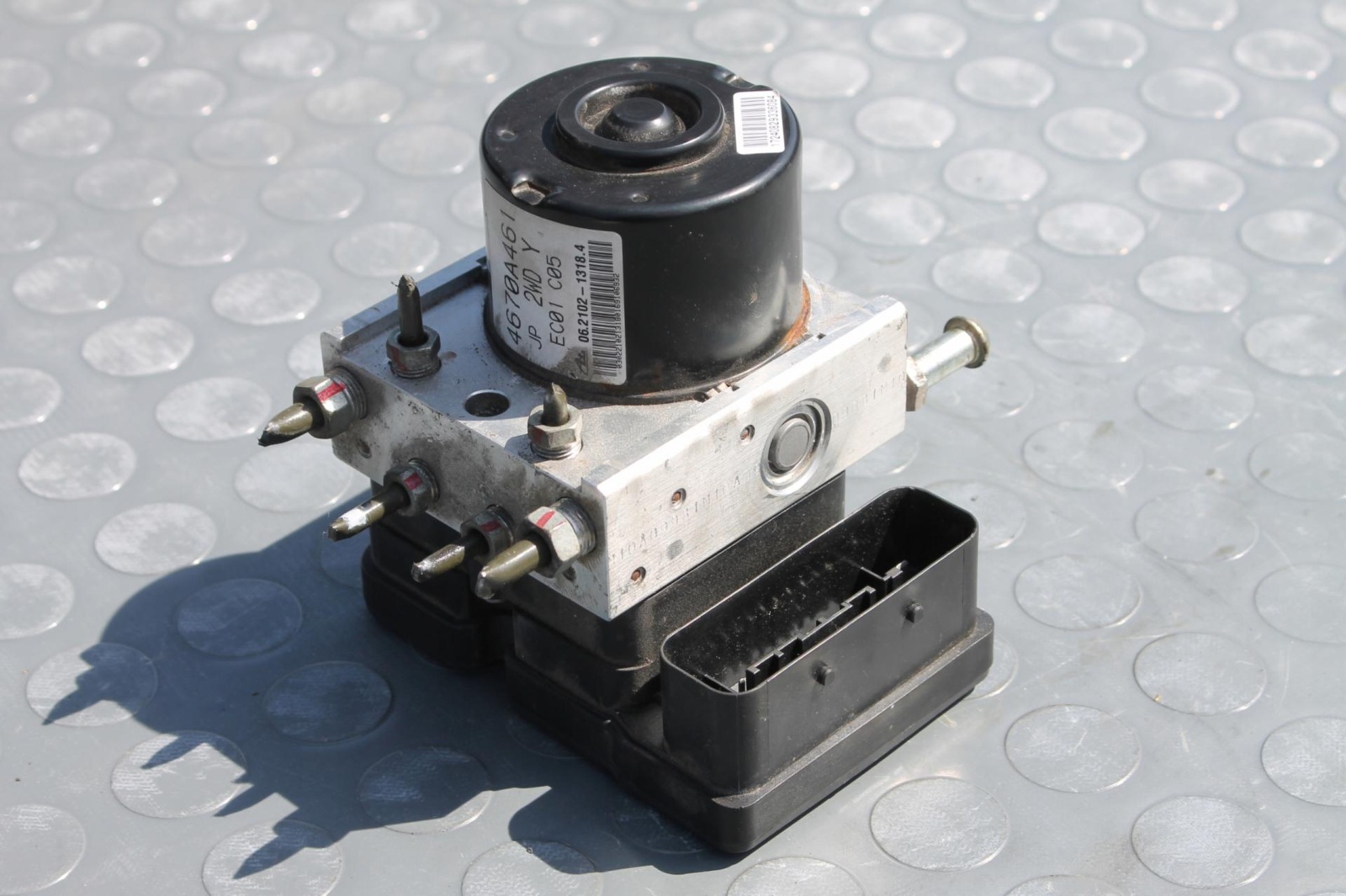

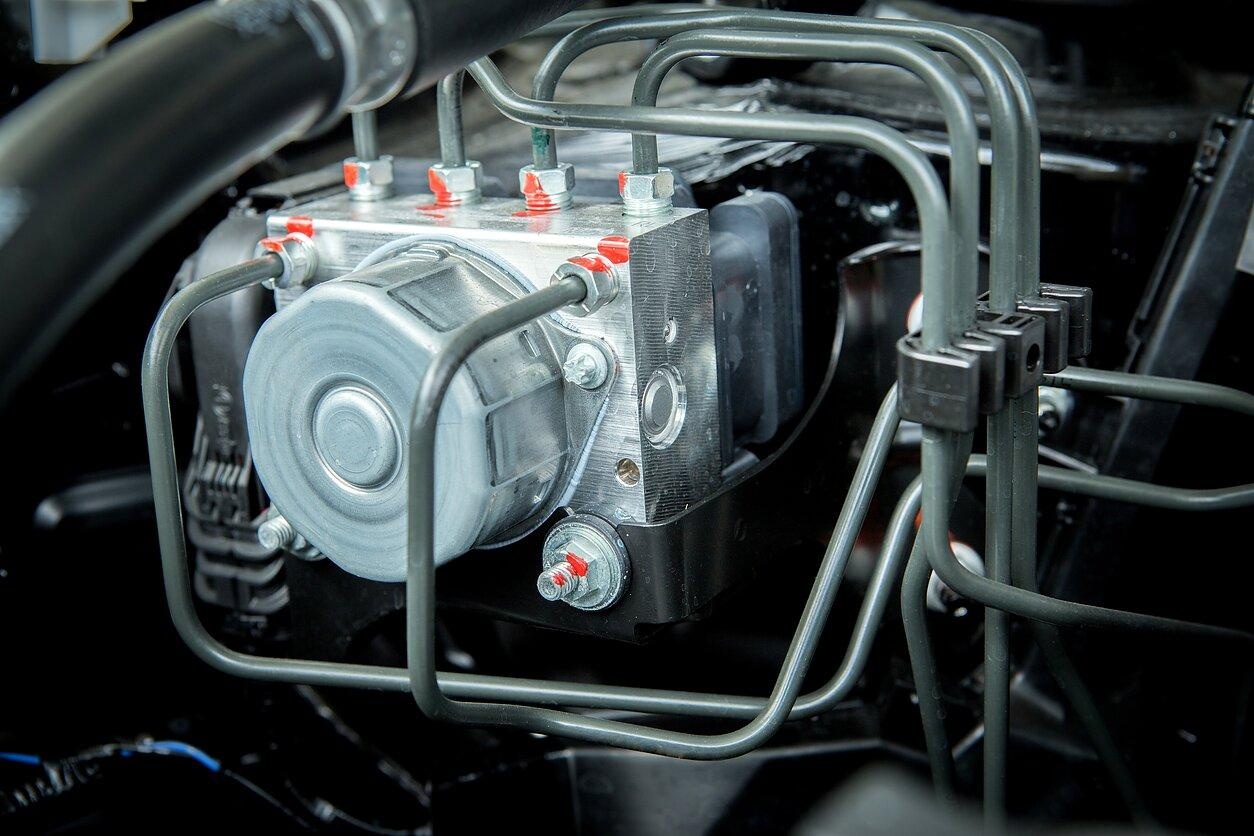

Насос - Как мы сказали ранее, клапан может ослабить давление тормозов, а вернуть его обратно позволяет насос, который будет нагнетать необходимый уровень.

Блок управления - Компьютер, который следит за показаниями датчиков скорости и управляет работой клапанов. Ничего особенного.

Есть несколько вариантов алгоритмов и комбинаций работы ABS. Будем рассматривать наиболее простой принцип, в котором блок управления постоянно считывает показания датчиков скорости. Он следит за любыми уменьшениями скорости, отклоняющимися от нормальных значений. К примеру, перед блокировкой колеса его скорость вращения резко падает, и если это игнорировать – колесо остановится намного быстрее самого автомобиля. В идеальных условиях для остановки при скорости движения 100 км/ч автомобилю требуется примерно 5 секунд, но колесо блокируется менее, чем за 1 секунду. Блок управления ABS знает, что такое резкое прерывание движения невозможно, поэтому он снижает давление на тормоза до тех пор, пока не начнется ускорение, затем опять повышает давление до повторного торможения. Реакция блока настолько быстра, что колесо не успевает резко изменить свою скорость. В результате – колеса тормозят со скоростью автомобиля, но в пограничном с блокировкой состоянии. Система будет достигать максимального усилия. Вы почувствуете пульсацию в педали тормоза из-за быстрого открытия и закрытия клапанов системы.

Ну что, с работой понятно, теперь давайте рассмотрим типы систем.

Типы антиблокировочных систем

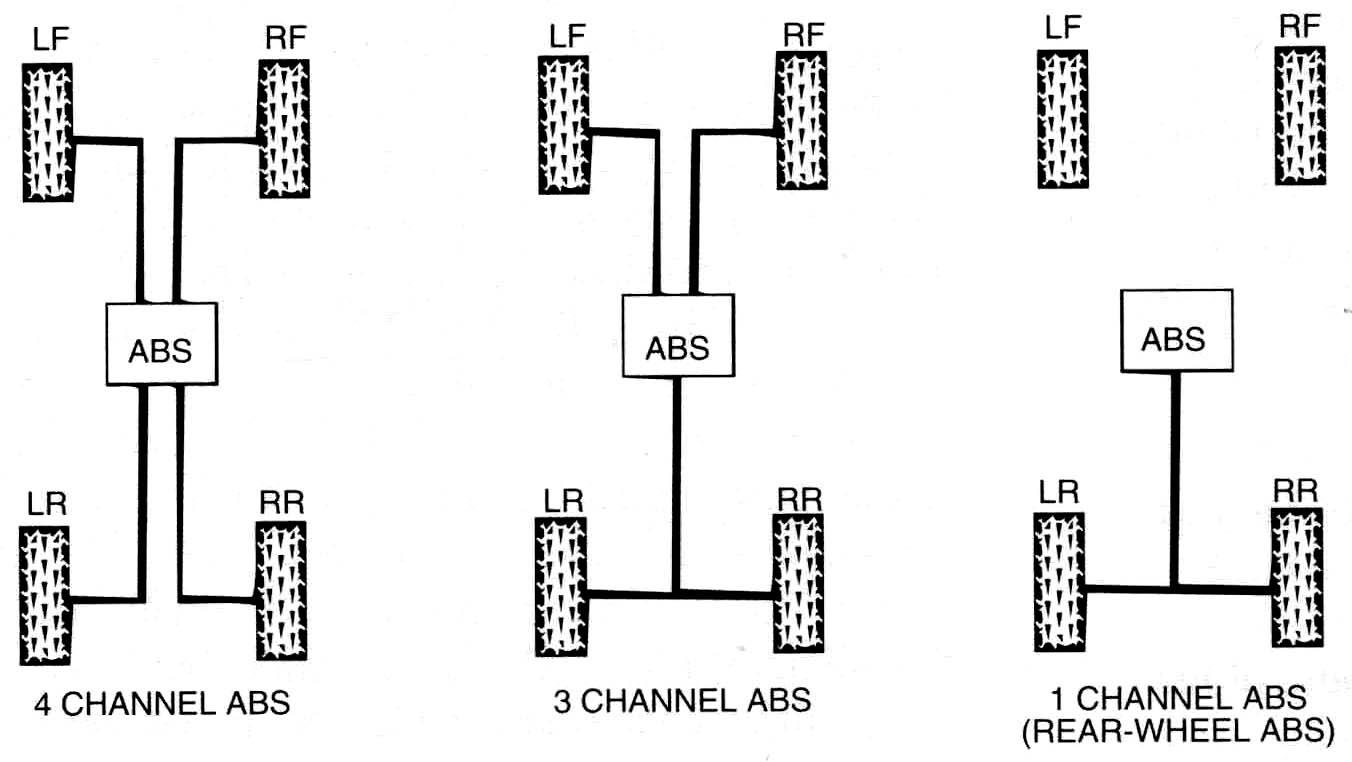

Типы систем зависят от типа тормозов, установленых в автомобиле. Рассмотрим системы по числу клапанов, которые контролируются отдельно и по количеству датчиков скорости. Так проще.

Четыре канала и четыре датчика - Датчики скорости стоят на каждом колесе, и каждое колесо имеет свой, отдельный клапан. Блок управления может следить за каждым колесом в отдельности и обеспечивать наилучшее торможение.
Три канала и три датчика - Обычно такой тип используется на небольших грузовиках (пикапах) при воздействии ABS на все четыре колеса. Передние колеса имеют два датчика и клапана, по одному для каждого колеса, а для задних колес устанавливается один датчик и клапан. Датчик скорости задних колес расположен на заднем мосту. Такая система предусматривает индивидуальный контроль для каждого переднего колеса, обеспечивая максимальное усилие торможения. Задние же колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможении, что снижает его эффективность.
По одному каналу и датчику - Такой тип обычно устанавливается на небольших грузовиках (пикапах) при воздействии ABS только на задние колеса. Такая ABS имеет только один клапан для контроля обоих задних колес и один датчик, расположенный на заднем мосту. Данный тип функционирует так же, как и задняя часть трехканальной ABS. Задние колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможении, что снижает его эффективность. Такую ABS легко узнать. Обычно она имеет одну тормозную магистраль, идущую к обоим задних колесам через тройник. Вы также можете найти датчик скорости по электрическому соединению рядом с дифференциалом заднего моста.

Есть и типичные вопросы про ABS, которые достаточно часто озвучиваются любыми водителями, от начинающих до опытных.

Самый первый вопрос касаемо наличия ABS – нужно ли тормозить прерывистым усилием на скользкой дороге самостоятельно.

Если у вас есть ABS в автомобиле – не нужно тормозить прерывистым усилием. Прерывистое нажатие на педаль тормоза используется при торможении автомобиля без ABS для предотвращения блокировки колес и сохранения управления машиной. В автомобилях с ABS блокировка колес не происходит никогда, поэтому прерывистое нажатие на педаль лишь продлит время остановки. При экстренном торможении на автомобиле с ABS необходимо уверенно нажимать на педаль тормоза и удерживать ее нажатой, пока ABS осуществляет торможение. Вы можете почувствовать сильную пульсацию педали, но так и должно быть, не отпускайте педаль.

Следующий вопрос связан с эффективностью системы.

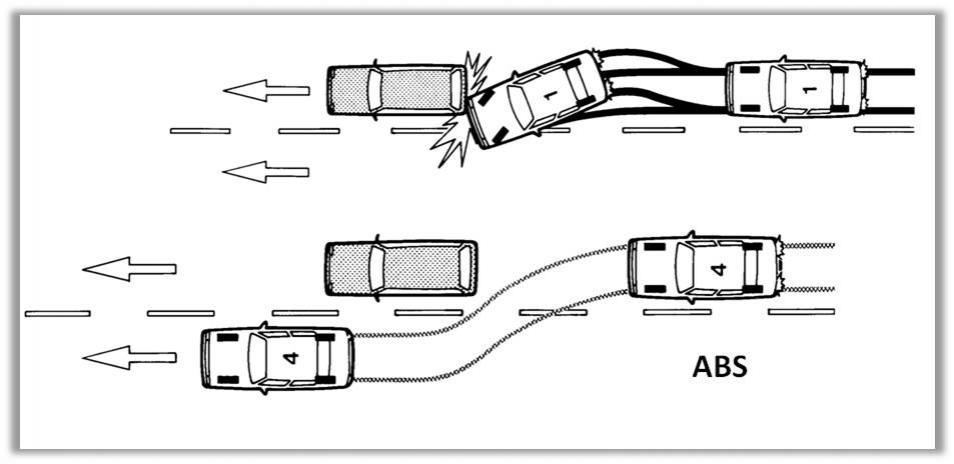

ABS делает торможение более эффективным. Она предотвращает блокировку колес и обеспечивает наименьший тормозной путь на скользкой дороге. Но способствует ли ABS предотвращению ДТП? Американский институт дорожной безопасности провел ряд исследований для определения, насколько часто автомобили ABS участвуют в ДТП со смертельным исходом. Результаты исследования 1996 г. показали, что ABS не предотвращает возникновение ДТП со смертельным исходом. Также было отмечено, что автомобили с ABS реже участвуют в ДТП со смертельным исходом для водителя и пассажиров автомобиля, с которым произошло столкновение, но чаще со смертельным исходом для водителя и пассажиров машины с ABS, особенно при ДТП с участием одного автомобиля. По этой причине до сих пор ведутся споры по поводу эффективности ABS. Некоторые считают, что водители автомобилей с ABS неправильно осуществляют торможение и отпускают педаль, когда чувствуют ее пульсацию. Некоторые считают, что если ABS позволяет управлять автомобилем при экстренном торможении, то многие в приступе паники съезжают с дороги и разбиваются. Последние исследования показывают, что автомобили, оборудованные ABS, реже участвуют в ДТП, однако это еще не является основанием полагать, что ABS повышает безопасность движения.

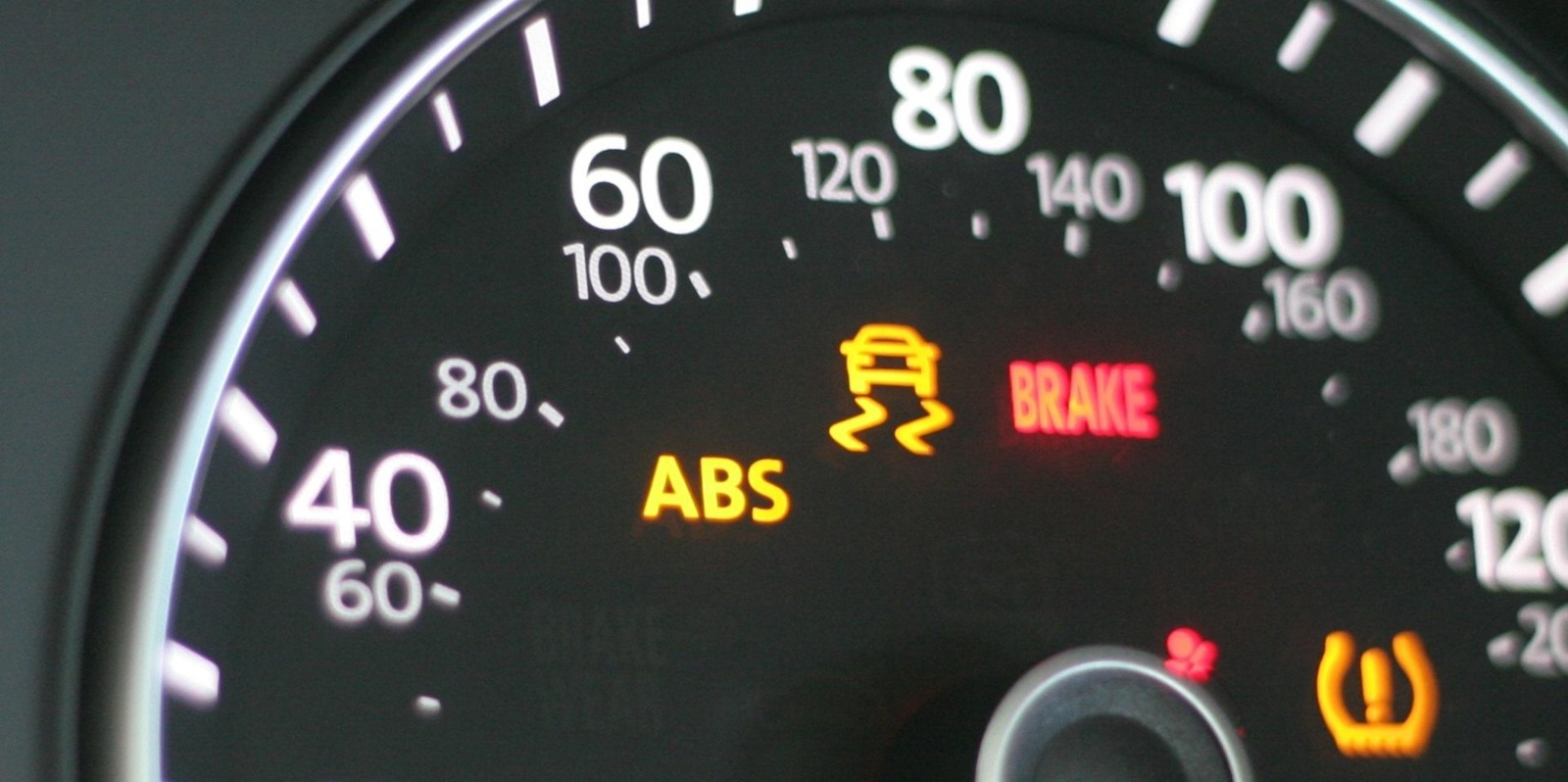

Вместо заключения можно лишь сказать о том, что за системой нужно следить и вовремя обслуживать ее. Обращайте внимание на информирование вас вашим автомобилем. Помните о том, что один неисправный датчик может привести к проблемам в экстренной ситуации. Лучше один раз потратиться и поменять датчик, чем стать виновником ДТП или и вовсе врезаться в ограждение на скользкой трассе.
